2 Kanal RGB Dimmer / 6 Kanal 24V PWM Dimmer
Bei der Dimensionierung der PWM wurde besonderen Wert darauf gelegt, dass die LEDs bei Videoaufzeichnungen kein Flacken verursachen und zudem keine Störungen in parallel verlegte Kabel eingestreut werden!
Preise im Shop anzeigen
Einbindung in Ihr System
Die Einbindung in die verschienenen Smarthome Systeme ist sehr einfach und wird jeweils in einer individuellen Anleitung beschrieben.
Klicken Sie einfach auf Ihr System, um zur Anleitung zu gelangen:
Klicken Sie einfach auf Ihr System, um zur Anleitung zu gelangen:
Produktvideo und weitere Informationen
Technische Daten der aktuellen Version des RGB Dimmers (Verkauf ab September 2023)
 | 6 Dimmerkanäle mit je 120W |
| 500 Hz PWM (Kein Flackern bei Videoaufzeichungen!) |
| Unterstützung von LEDs bis 60V |
| Sauberes PWM Signal. (Kein Einstreuen von Störungen in parallel verlegten Kabeln!) |
| 4 zusätzliche Digitaleingänge bis 30V |
| RFID Leser anschließbar (Infos) |
| Spannungsversorgung 12-30V |
| Maximale Stripezuleitung 25m, 0.2~1.5 mm² (24-16 AWG) |
| RS485 Bus zum Betrieb an einer RS485 Extension oder an einem beliebigen Haus-Bus Modul mit LAN Interface. |
| Optische Statusanzeige: Status-LEDs (1 x rot) |
| Hutschienenmodul 37 mm x 96 mm x 64 mm (B x T x H) |
| Maximale Stromaufnahme: 5A pro Ausgang |
| Detailierte Stromaufnahme: 10 mA Grundlast + Last |
Anschluss der aktuellen Version des RGB Dimmers (Verkauf ab September 2023)
)
Aufgrund der hohen Ausgangsleistung sollte zur Versorgung der LED Stripes ein eigenes Netzteil verwendet werden.

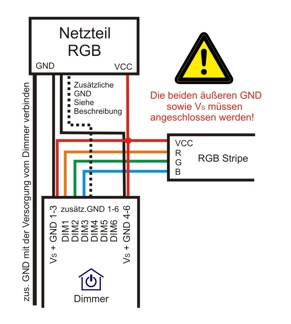

Die Skizze rechts zeigt, wie dieses anzuschließen ist. VCC vom Zusatznetzteil muss unbedingt direkt an den RGB Stripes angeschlossen werden und NICHT am Haus-Bus Dimmer. GND vom Zusatznetzteil wird dann mit beiden GND Ausgangsklemmen für Kanal 1-3 und Kanal 4-6 verbunden.
Der Haus-Bus Dimmer selbst wird wie alle anderen Busteilnehmer normal vom zentralen 24V Netzteil des Smarthomes betrieben, allerdings müssen die GND der beiden Netzteile ebenfalls verbunden werden.
Die Skizze rechts zeigt, wie dieses anzuschließen ist. VCC vom Zusatznetzteil muss unbedingt direkt an den RGB Stripes angeschlossen werden und NICHT am Haus-Bus Dimmer. GND vom Zusatznetzteil wird dann mit beiden GND Ausgangsklemmen für Kanal 1-3 und Kanal 4-6 verbunden.
Der Haus-Bus Dimmer selbst wird wie alle anderen Busteilnehmer normal vom zentralen 24V Netzteil des Smarthomes betrieben, allerdings müssen die GND der beiden Netzteile ebenfalls verbunden werden.
Technische Daten der alten Version des RGB Dimmers (Verkauf bis September 2023)
| 6 Dimmerkanäle mit je 60W (maximal 240 Watt pro Modul) |
| 500 Hz PWM (Kein Flackern bei Videoaufzeichungen!) |
| Sauberes PWM Signal. (Kein Einstreuen von Störungen in parallel verlegten Kabeln!) |
| 6 zusätzliche Digitaleingänge bis 30V |
| RFID Leser anschließbar (Infos) |
| Spannungsversorgung 12-30V |
| Maximale Stripezuleitung 25m, 0.2~1.5 mm² (24-16 AWG) |
| RS485 Bus zum Betrieb an einer RS485 Extension oder an einem beliebigen Haus-Bus Modul mit LAN Interface. |
| Optische Statusanzeige: Status-LEDs (1 x rot) |
| Hutschienenmodul 37 mm x 96 mm x 64 mm (B x T x H) |
| Technische Dokumentation als PDF |
| Maximale Stromaufnahme: 10A bei 24V |
| Detailierte Stromaufnahme: 10 mA Grundlast + 10A Last |
| Download: Produktbeschreibung als PDF |
Anschluss der ersten Version des RGB Dimmers (Verkauf bis September 2023)
Wenn Sie für die Stripes/Spots ein eigenes Netzteil verwenden, schließen Sie dessen VCC + GND unten am Dimmermodul an. Zusätzlich müssen Sie dann GND mit dem GND von dem Netzteil verbinden, dass für Ihre Steuerug bzw. die RS485 Kommunikation verwendet wird. Auf der oberen Seite des Dimmers finden Sie die 6 Ausgangsklemmen, sowie zwei VCC Zusatzklemmen, die der primärseitig angeschlossenen Versorgung entsprechen.
×
![]()
