Dieses kompakte RS485 Hutschinenemodul hat jeweils 4 dimmbare Ausgänge und 4 Eingänge (analog/digital) in verschiedenen Ausprägungen. Im Shop kann die gewünschte Produktvariante ausgewählt werden:

Ausgangsvarianten (je 4 Kanäle)

0-10V Dimmer: Die 0-10V Schnittstelle findet man z.B. bei Lüftungssteuerungen oder anderen Regelungen

1-10V Dimmer: Die 1-10V Schnittstelle findet man z.B. bei Vorschaltgeräten für Leuchten

Eingangsvarianten (je 4 Kanäle)

0-30V Digitaleingänge

0-10V Analogeingänge

4-20mA Analogeingänge

NEU: Bei den Analogeingängen kann die Funktion 0-10V oder 4-20mA nun je Kanal per Jumper selbst eingestellt werden.

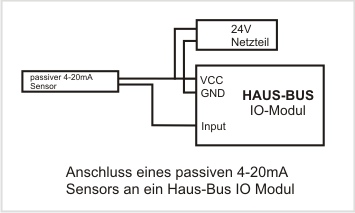

Zum Anschluss des Füllstandssensors (z.b. Zisternenmessung) werden die 4-20mA Analogeingänge benötigt. Ein Anschlussbeispiel finden Sie am Ende dieser Seite.


Preise im Shop anzeigen

Die Einbindung in die verschienenen Smarthome Systeme ist sehr einfach und wird jeweils in einer individuellen Anleitung beschrieben.
Klicken Sie einfach auf Ihr System, um zur Anleitung zu gelangen:

	4 Dimmerausgänge (0-10V oder 1-10V Schnittstelle)
	4 Digitaleingänge activeHigh bis 30V oder 4 Analogeingänge 0-10V DC (500 Ohm Innenwiderstand) oder 4 Analogeingänge 4-20mA (150 Ohm Innenwiderstand) Kein externer Messwiderstand nötig Typ der Analogeingänge per Jumper je Kanal konfigurierbar
	RFID Leser anschließbar (Infos)
	Spannungsversorgung 7-30V
	Anbindung per RS485 Bus der entweder an eine RS485 Extension oder an ein beliebiges Haus-Bus Modul mit LAN Interface angeschlossen wird.
	Hutschienenmodul 37 mm x 96 mm x 64 mm (B x T x H)
	Maximale Stromaufnahme: 100 mA
	Detailierte Stromaufnahme:10 mA Grundlast + max 22 mA pro Ausgang
