PIR Bewegungsmelder

Mit dem Haus-Bus.de Bewegungsmelder können Sie Ihr Smarthome noch intelligenter automatisieren, indem Sie z.b. Licht, Heizung oder Lüftung in Abhängigkeit von der Anwesenheit von Personen steuern. Es handelt sich um einen PIR Sensor (Infrarot) mit einer Reichweite von bis zu 6 Metern, der entweder in einen Schalterrahmen oder in der Decke montiert werden kann. Zusätzlich ist der Melder mit einem Helligkeitssensor ausgestattet, durch den eingestellt werden kann, ob eine Bewegung bei jeder Helligkeit, ab Dämmerung oder erst ab Nacht gemeldet werden soll. Die Signaldauer ist ebenfalls einstellbar, welche bei Verwendung in einem Smarthomesystem typischerweise aber möglichst gering zu wählen ist.
Der Bewegungsmelder kann entweder an einem beliebigen Eingang eines Haus-Bus Moduls angeschlossen werden (z.b. auch externe Eingänge der Taster oder UP IO Modul) oder an beliebige Eingangsmodule anderer Systeme.
Der Sensor hat einen activeLow Ausgang, was bedeutet, dass im Ruhezustand 24V ausgegeben werden und bei erkannter Bewegung 0V. In Ihrem System muss der Eingang also ggf. invertiert werden.
Wie bei unseren Tastern, können die Bewegungsmeldet passend zu Ihrem standard Rahmenprogramm (z.b. Gira) bestellt werden.


Preise im Shop anzeigen




Technische Daten

PIR Bewegungsmelder bis 6m Reichweite
Wählbare Betriebshelligkeit
Wählbare Signaldauer
Spannungsversorgung 5-24V
Ausgangssignal activeLow mit internem Pullupwiderstand (24V bzw. VCC)
Passend für standard Rahmenprogramme oder zum Deckeneinbau
Erfassungswinkel 110° Kegel
Anschluss an beliebigen Eingang




Verkabelung

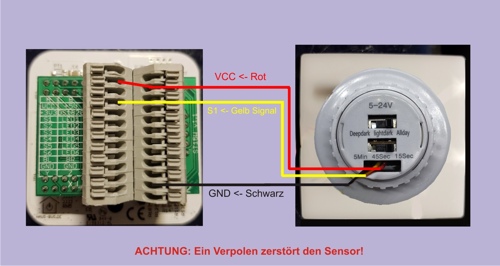

Das Bild zeigt den Anschluß des Bewegungsmelders an einen Haus-Bus Multitaster. Die Spannungsversorgung (VCC und GND) entspricht der normalen Versorgung, die auch für die anderen Module oder hier dem Taster verwendet wird. Die Signalleitung (Gelb) wird an einen freien externen Eingang der Taster Anschlussklemme angeschlossen.






Montage

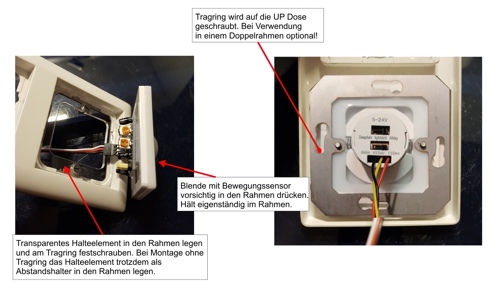

Die Montage ist sehr einfach und wird in folgendem Bild erklärt. Zum Vergrößern auf das Bild klicken
